本山の残土置場と活断層(2)

　豊丘村の本山の残土置場に活断層があることは、産業技術総合研究所の「地質図navi」で確認できます。

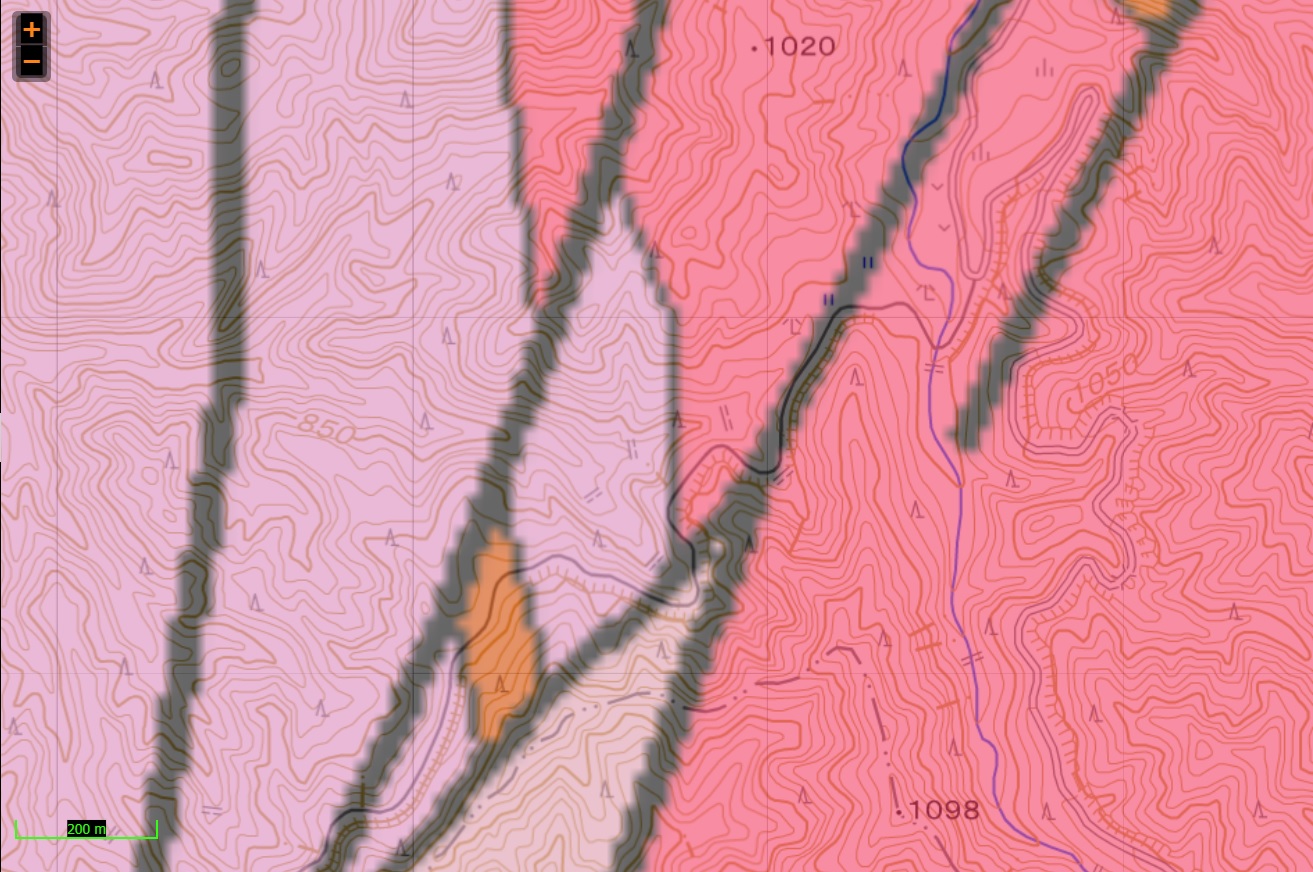

　残土置場はここです。開いた画面の左上の「＋」を5～6回押すと下の図が出ます。

(細い黒線は地質の境目、太い方は「活断層」じゃない「断層」)

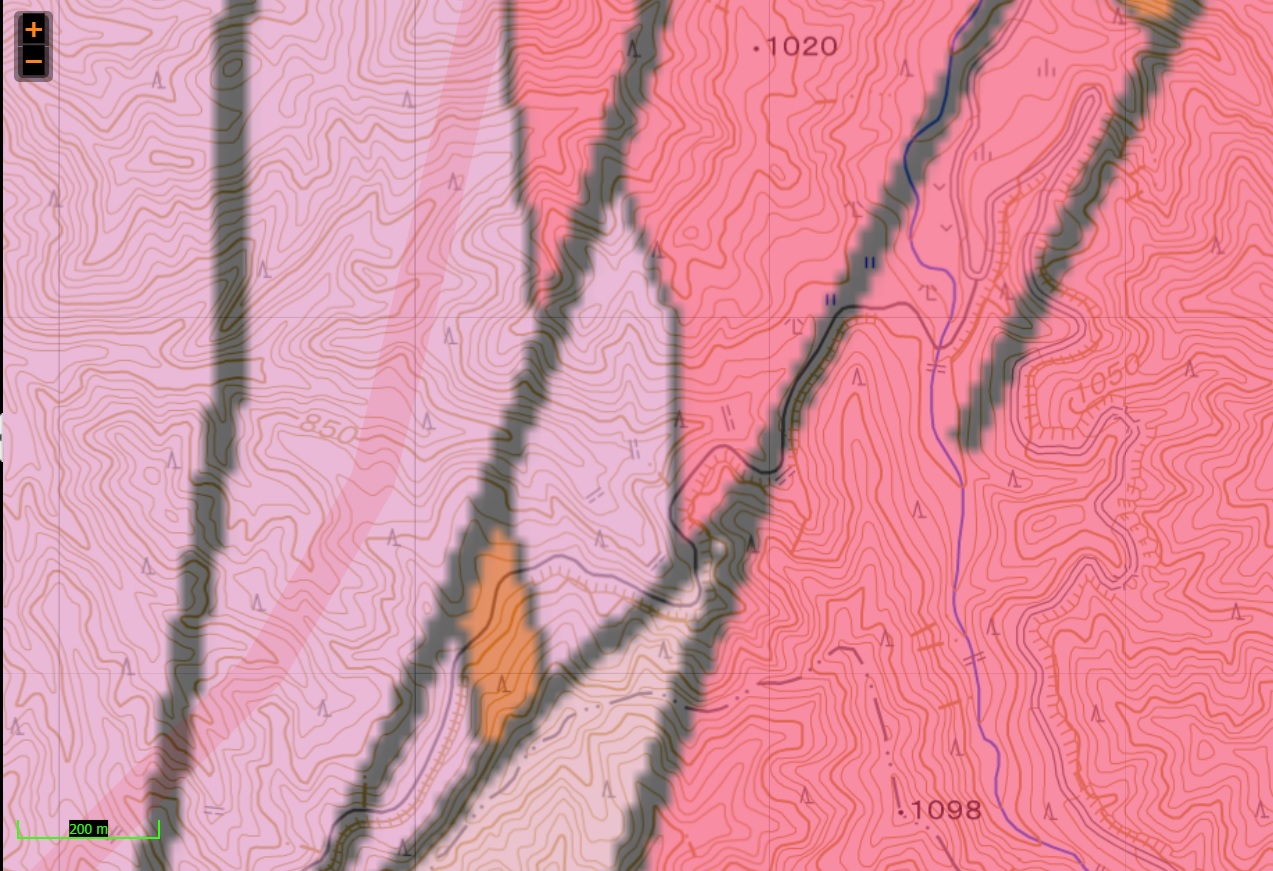

　次に、画面左上の「データ表示」をクリックして、「活断層データ」をクリックします。下図。

　何が違うの？という感じなんですが、よく見ると左の黒い線の右にうっすらとピンク色の線が見えます。この線の上にマウス(ポインター)をおくと「下伊那竜東活動セグメント」と表示されます。これが「下伊那竜東断層」。活断層です。

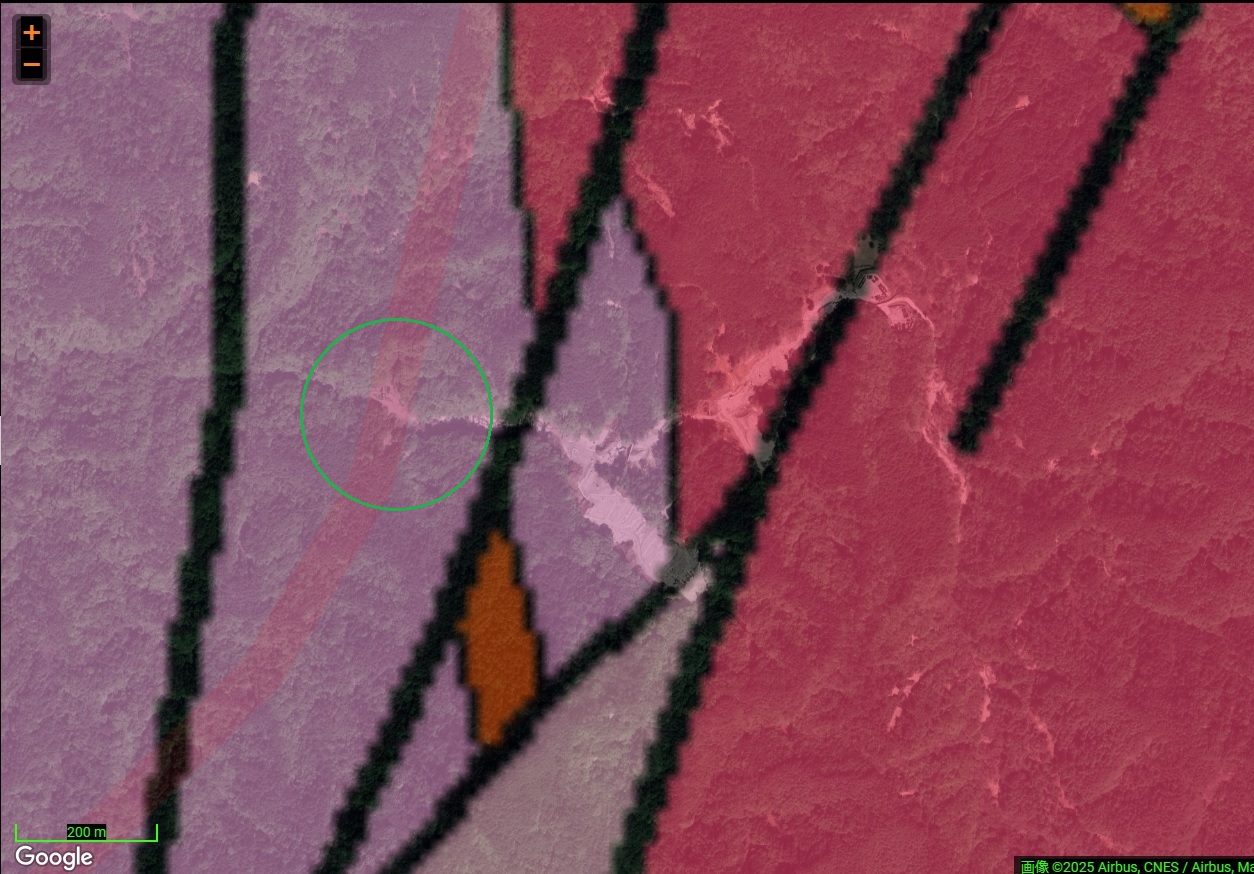

　次に、画面の右側の「背景地図」から「Google航空写真」を選んだのが下図。

(計画地は断層だらけ！)

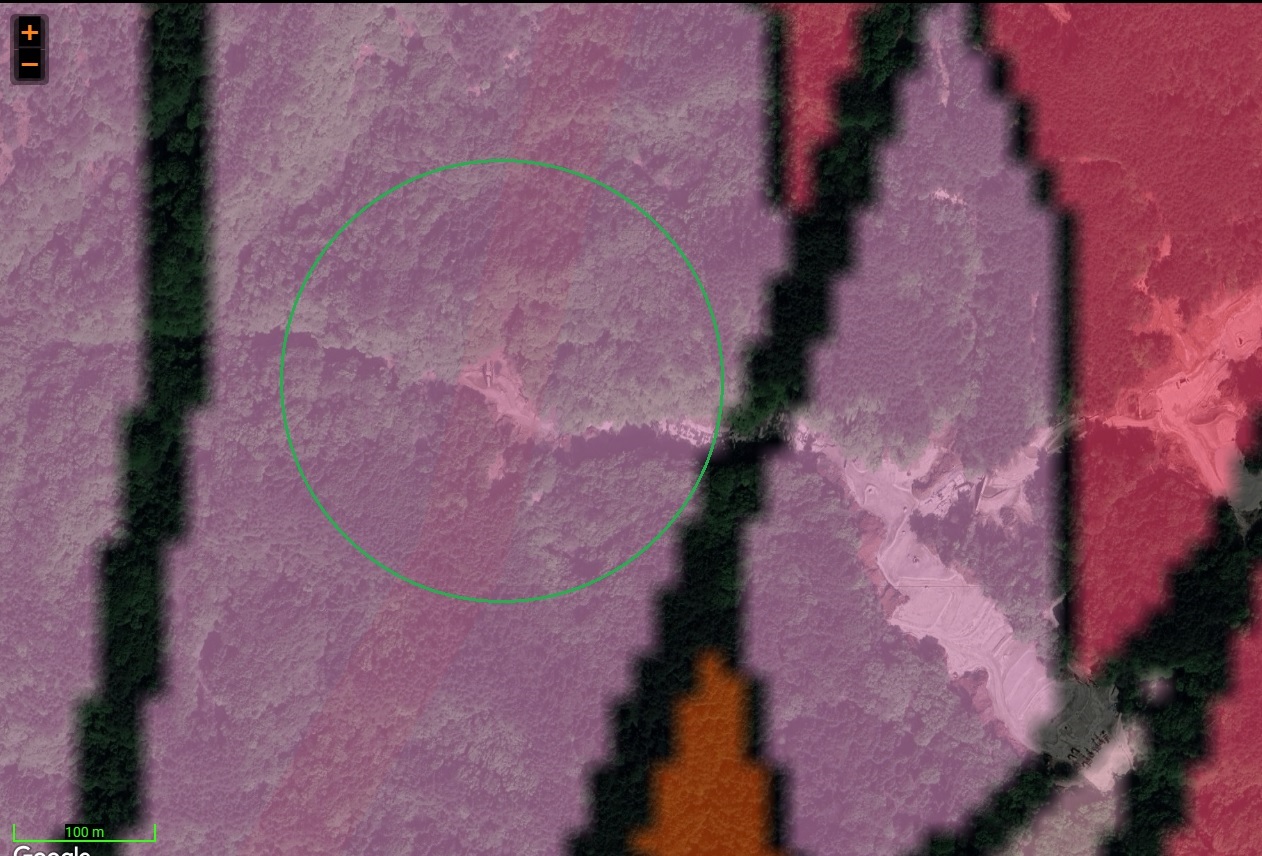

　緑色の丸印の場所を拡大すると。

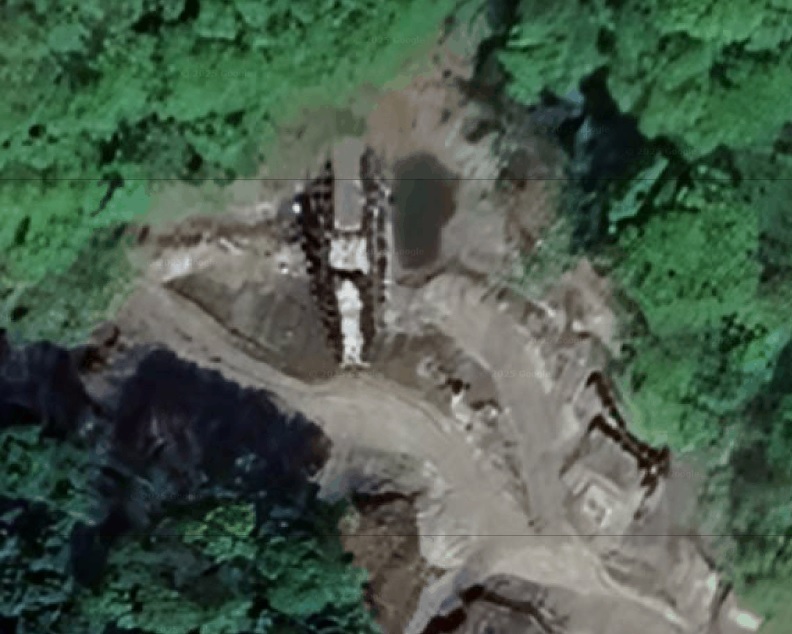

　丸の中心になにか工作物が見えています。さらにどんどん拡大すると。

　そして、この工作物のうえにマウスを置くと「下伊那竜東活動セグメント」と表示されます。

　この工作物は、何なのか？

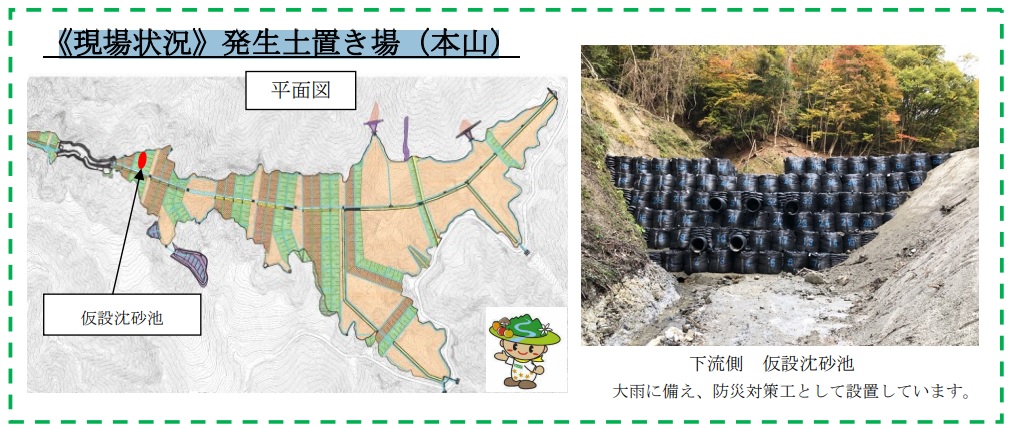

　豊丘村のホームページに「リニア中央新幹線建設　村内工事状況」というページがあって、「令和５年６月号」(2023年6月)の「伊那山地トンネル　坂島工区」のpdfの2ページ目の真ん中に「《現場状況》発生土置き場（本山）」というところがあります(下図)。

　Google航空写真の工作物は、上の写真の右側の沈砂池の黒い土のうを積み上げた堤です。

　つまり、予定地内に活断層があることは明らかです。予定地は仮沈砂池よりさらに下流にまで続いています。

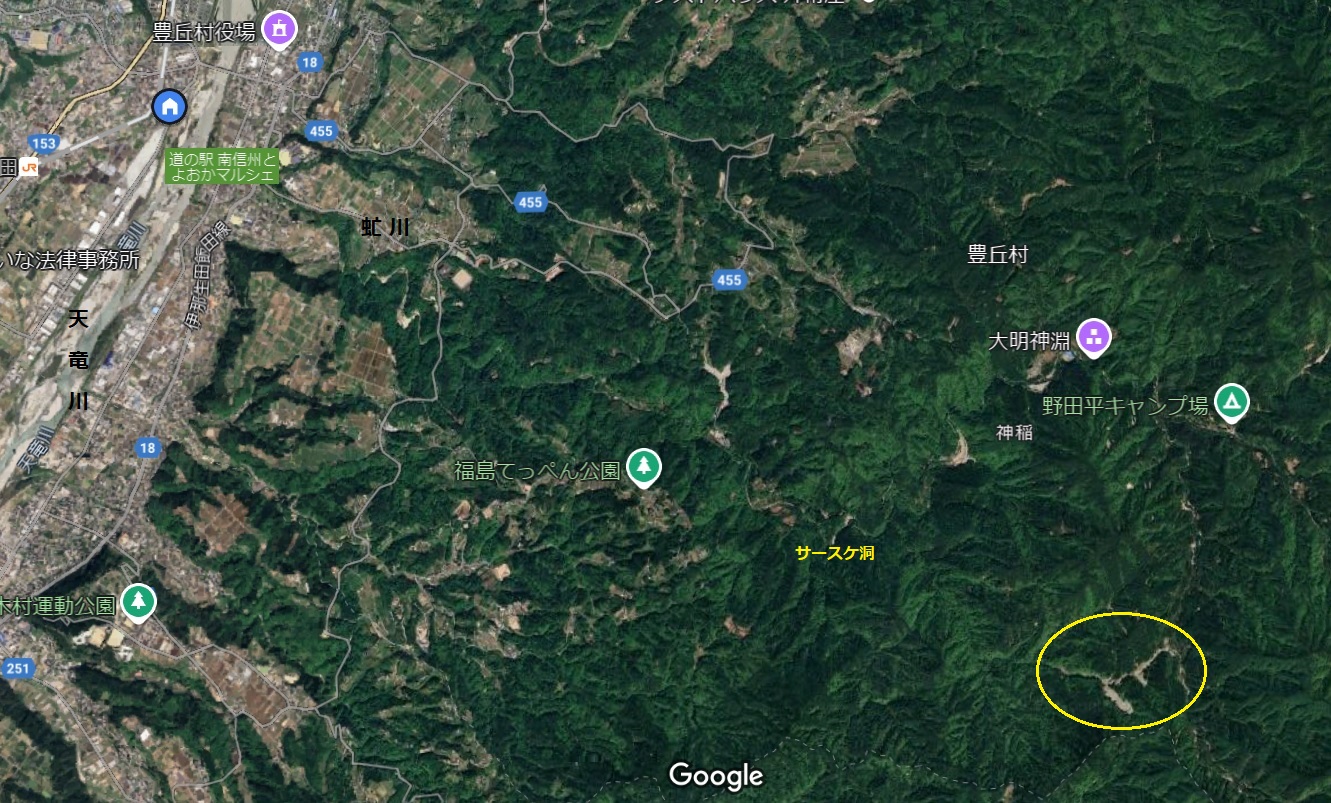

　念のために、豊丘村付近のGoogleマップの航空写真。

黄色の円で囲ったところが本山の残土置場。地肌がみえて工事が行われているのが分かります。

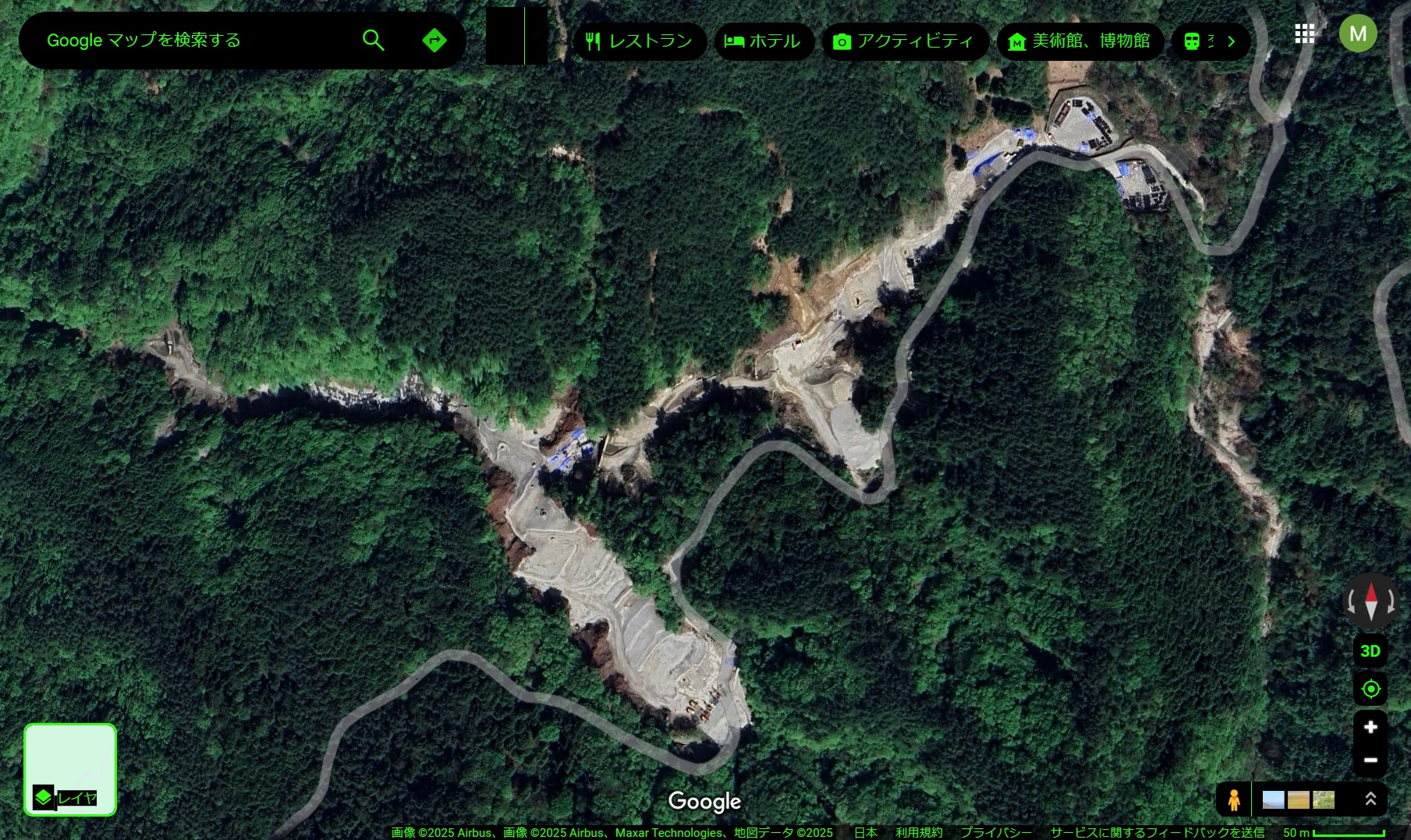

　残土置場を拡大すると。
